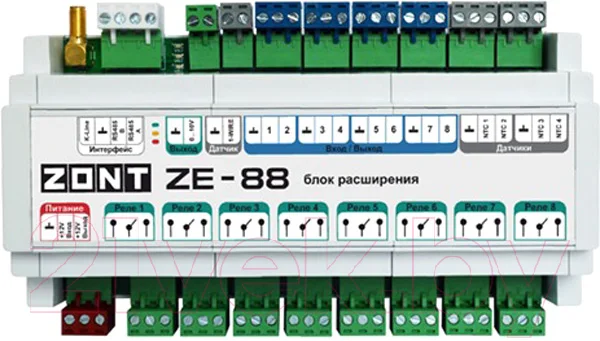

Блок расширения применяется на объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений. Он предназначен для расширения функциональных возможностей систем автоматизации и охраны. Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

Отличительные особенности
• обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line
• контролирует состояние охранных и информационных датчиков различного назначения
• поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
• управляет работой релейных и универсальных выходов
• поддерживает подключение дополнительных цифровых устройств
• 8 дополнительных универсальных входов/выходов Назначение универсальных выходов определяется настройкой основного контроллера. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором
• 8 дополнительных релейных выходов Блок расширения имеет 8 релейных выхода, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами
• 4 специальных входа для датчиков NTC Предназначены для прямого подключения помехозащищенных датчиков NTC-10
• 1 аналоговый выход 0-10 В Используется для подключения исполнительного устройства с пропорциональным управлением
• Интерфейс 1-WIRE для контроля цифровых датчиков температуры К блоку расширения предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20

Принцип работы Блок расширения настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию. Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру и приведены в «Технической документации» контроллера.
