Фазово-контрастное устройство SPH2 – это набор аксессуаров, которые позволяют реализовать на микроскопе метод фазово-контрастной микроскопии. Фазовый контраст применяют для изучения прозрачных объектов, слабо различимых в светлом поле. Этот метод не требует окрашивания, повреждающего структуру живых образцов, поэтому подходит для широкого круга медицинских и фармакологических исследований.

ФКУ SPH2 включает 2 слайдера фазового контраста, 4 планахроматических объектива с фазовыми кольцами, вспомогательный центрирующий телескоп.

Слайдеры фазового контраста.

Слайдер – это пластина, в которой предусмотрены 2 отверстия. Одно отверстие используется для классических наблюдений в светлом поле, а второе дополнено фазовой вставкой. При этом вставка в отверстии имеет маркировку увеличения рабочего объектива, то есть для объектива 10х используется вставка с маркировкой 10х, для объектива 20х – вставка 20х и т. д.

В комплект SPH2 входят 2 слайдера: у одного вставка рассчитана на использование с объективами 10х, 20х и 40х, а у второго – с объективом 100х. Слайдер устанавливается в слот конденсора.

Применение слайдера для фазово-контрастной микроскопии удобно тем, что он обеспечивает быстрое переключение с одного метода наблюдений на другой. Кроме того, установить слайдер в слот конденсора проще, чем полностью заменить конденсор.

Фазовые объективы-планахроматы.

Фазовый объектив имеет существенное конструктивное отличие от штатного объектива микроскопа – в нем присутствует фазовое кольцо, которое находится в плоскости выходного зрачка. В комплект ФКУ включены 4 объектива – с увеличением 10х, 20х, 40х и 100х. Все объективы рассчитаны на бесконечность и являются планахроматами, т. е. обеспечивают высокую степень выравнивания поля зрения (до 90%) и эффективно минимизируют сферические и хроматические искажения. Парфокальная высота объективов – 60 мм.

Объективы 10х, 20х и 40х являются «сухими», т. е. не требуют использования иммерсионного масла, а объектив 100х – масляный. Объективы 20х, 40х и 100х спроектированы для работы с покровным стеклом толщиной 0.17 мм, объектив 10х нетребователен к наличию покровного стекла – оно может быть, а может и не быть.

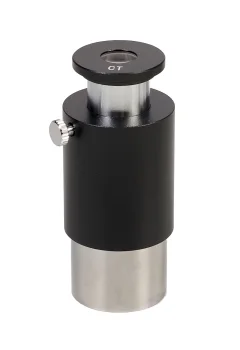

Вспомогательный центрирующий телескоп.

Центрирующий телескоп – это вспомогательный инструмент для юстировки компонентов ФКУ. С его помощью выполняют центровку фазовых вставок слайдера относительно фазовых колец объективов.

Основные особенности:

• Для реализации фазового-контраста на микроскопе.
• Два слайдера для установки в слот конденсора микроскопа.
• Четыре «бесконечных» объектива-планахромата с парфокальной высотой 60 мм.
• Центрирующий телескоп в комплекте.
