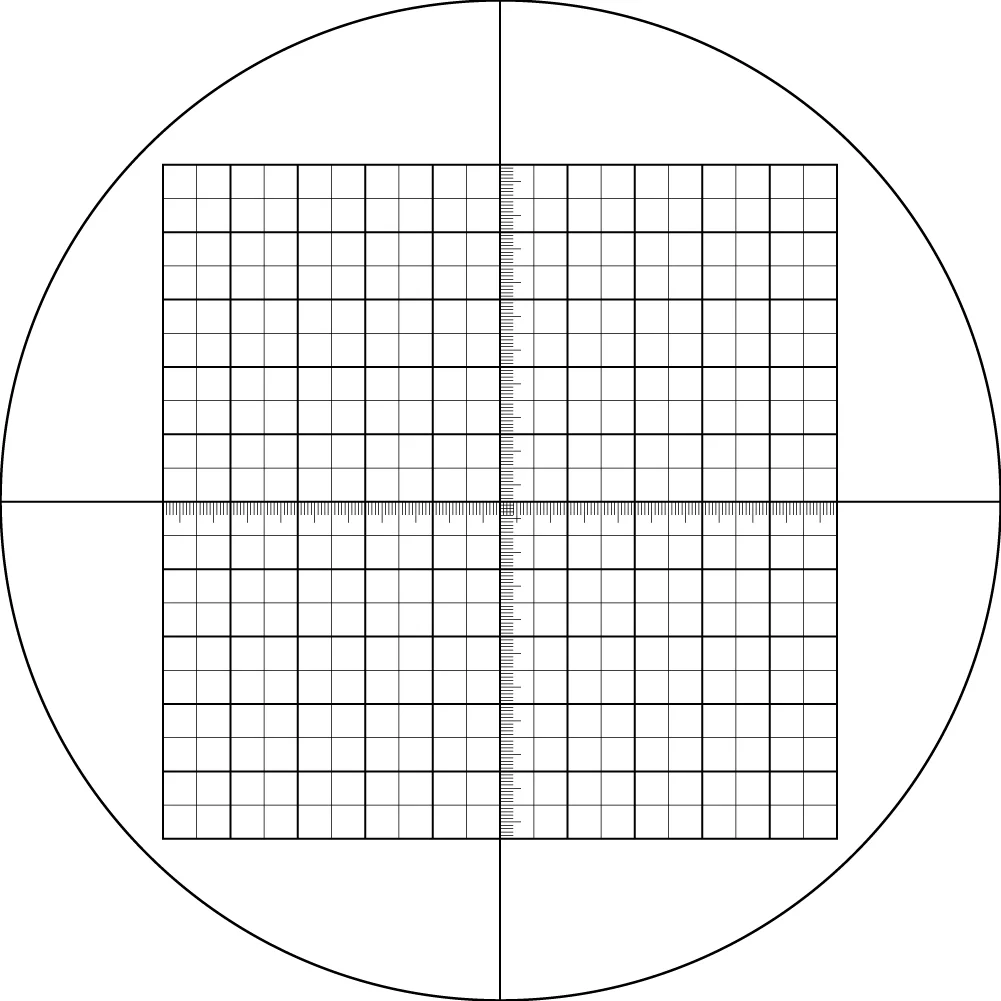

Калибровочный слайд CSS2 для стереомикроскопов представляет собой пластину из оптического стекла диаметром 24 мм. На слайд нанесены перекрестие с микрометрическими шкалами по осям X и Y с ценой деления 0.05 мм и измерительная сетка 10х10 мм. В одном ряду сетки расположено 20 ячеек размером 0.5х0.5 мм.

Слайд используется для калибровки программы анализа изображений: позволяет быстро сверить реальные измерения с эталоном, определить поправочный коэффициент и, внеся его в программу, получить максимально точные данные.

Калибровку выполняют на рабочем объективе. Профиль калибровки сохраняют в программе, чтобы использовать в дальнейшем для перерасчета единиц измерения.

Порядок калибровки:

1. Зафиксируйте слайд на предметном столике микроскопа.
2. Поворотом револьверного устройства выберите рабочий объектив.
3. Установите камеру в режим съемки на максимальном разрешении, сделайте снимок шкалы.
4. В программе анализа изображений выберите режим калибровки, мышкой укажите максимально видимое расстояние, введите полученное значение в реальных единицах.
5. Введите название калибровки и перепроверьте значения.
6. Если все сделано верно, программа запомнит поправочный коэффициент и в дальнейшем будет самостоятельно переводить значения в нужные единицы измерения.

Окуляр со шкалой нужен для измерения объектов. Для повышения точности измерений шкалу необходимо откалибровать, используя калибровочный слайд.

Порядок калибровки:

1. Чтобы выполнить калибровку, положите слайд на предметный столик, а окуляр со шкалой поместите в окулярный тубус.
2. Проведите фокусировку микроскопа на шкалу слайда, чтобы она стала четко различимой.
3. Поворачивайте окуляр в тубусе до тех пор, пока шкалы окуляра и слайда не встанут параллельно друг другу.
4. Далее определите цену деления шкалы окуляра по формуле, приведенной ниже. Расчет выполняют для каждого объектива. Результаты записывают.
5. Измерьте объект по шкале окуляра (высчитайте количество делений). Умножьте результат на цену деления, высчитанную по формуле для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.

Формула расчета цены деления шкалы окуляра:

Е=ТL/A, где

E – цена деления шкалы окуляра;

Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;

L – число делений объект-микрометра;

А – число делений шкалы окуляра.
